ASTM A105 Flanschdruckwerte und Temperaturgrenzen: Praxisleitfaden für Planung und Auswahl

ASTM A105 Flanschdruckwerte sind ein zentraler Referenzpunkt bei der Auslegung von Rohrleitungssystemen aus geschmiedetem Kohlenstoffstahl. Dieser Leitfaden erklärt die typischen Druckstufen, wie Temperaturgrenzen die zulässigen Werte beeinflussen und welche Normen und Prüfungen bei Auswahl und Dokumentation zu berücksichtigen sind.

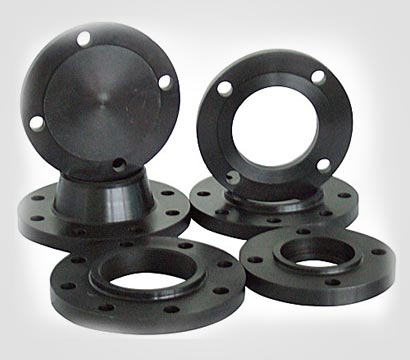

ASTM A105 Flanschdruckwerte: Grundlagen und Normbezug

Die Druckwerte für Flansche aus ASTM A105 werden nicht in der A105-Spezifikation selbst als tabellarische Druck-/Temperatur-Kombination angegeben, sondern durch Schnittstellen mit Flanschnormen wie ASME B16.5 (für gewindelose Flansche bis 24") und ASME B16.47. ASME-Tabellen verknüpfen Druckstufen (z. B. 150, 300, 600, 900, 1500 lb) mit zulässigen Temperaturen; dabei sind mechanische Materialeigenschaften von A105 (Streckgrenze, Zugfestigkeit) maßgeblich für Abminderungen bei hohen Temperaturen.

Temperaturgrenzen ASTM A105: Wirkung auf zulässigen Betriebsdruck

Temperaturgrenzen ASTM A105 beeinflussen die zulässigen Druckwerte durch Reduzierung der zulässigen Spannungen des Werkstoffs bei steigender Temperatur. Für Auslegungen sind Tabellen der ASME B16.5 oder das entsprechende Druck-Temperatur-Diagramm zu verwenden. Zu beachten ist, dass bei Temperaturen über ca. 400–500 °C die Festigkeit von unlegiertem Kohlenstoffstahl deutlich abnimmt; in vielen Anwendungen ist daher ein wärmebehandelter oder höher legierter Werkstoff erforderlich.

Relevante Organisationen und Standards

• ASTM International (Spezifikation A105)
• ASME (z. B. ASME B16.5, B16.47) – Tabellen für Druckstufen und Temperaturen
• NACE/ISO (Korrosionsanforderungen)

Weitere technische Details zur A105-Spezifikation finden sich bei ASTM International: ASTM A105 Spezifikation.

Praktische Auswahl-Checkliste: MTD-Checkliste (Material–Temperatur–Druck)

Eine schnelle Prüfliste zur Wahl eines Flansches aus A105:

1. Material: Bestätigen, dass A105 chemisch und mechanisch den Betriebsanforderungen entspricht.
2. Temperatur: Ermitteln der maximalen Betriebstemperatur und Abminderung der Festigkeit.
3. Druckstufe: Auswahl der ASME-Druckklasse (z. B. 150#, 300#) passend zum Betriebsdruck bei gegebener Temp.
4. Dichtungs- und Bolzenkompatibilität: Werkstoffpaarungen und Temperaturausdehnung prüfen.
5. Prüfungen & Dokumentation: Materialtestzeugnis (EN 10204), visuelle/RT/PT/UT-Checks wie erforderlich.

Kurzes Praxisbeispiel

In einer Dampfleitung mit 150 psi Betrieb und maximal 300 °C empfiehlt die MTD-Checkliste, A105 für flanschseitige Verbindungen zu prüfen: ASME B16.5-Tabellen zeigen, dass eine 150#-Klasse bei 300 °C zulässig sein kann, jedoch sind die Abminderungsfaktoren und die Bolzenfestigkeit für die Temperatur zu überprüfen. Falls intermittierende höhere Temperaturen oder Korrosionsbedingungen auftreten, kann ein höherlegierter Werkstoff wie ASTM A182-Qualität erforderlich sein.

Prüfungen, Dokumentation und typische Fehler

Erforderliche Prüfungen

• Materialzeugnis EN 10204 3.1/3.2 für chemische und mechanische Tests
• Mechanische Prüfungen: Zugfestigkeit, Streckgrenze
• Optische Prüfung und ggf. zerstörungsfreie Prüfungen (UT/RT/PT) für kritische Verbindungen

Häufige Fehler und Trade-offs

Häufige Fehler bei der Nutzung von ASTM A105 Flanschen:

• Temperaturabminderungen ignorieren: Die zulässige Belastung bei höheren Temperaturen wird überschätzt.
• Falsche Druckklasse: Auswahl der Druckstufe allein nach Nenndruck ohne Temperaturkorrektur.
• Materialunverträglichkeit: Dichtungen oder Bolzen sind nicht temperatur- oder korrosionsbeständig.

Trade-offs: A105 ist kostengünstig und für niedrige bis mittlere Temperaturen gut geeignet; für hohe Temperaturen, aggressive Medien oder wenn bessere Duktilität erforderlich ist, sind legierte Stähle oder hitzebeständige Werkstoffe vorzuziehen.

Praktische Tipps für Planung und Montage

• Immer Druck-Temperatur-Tabellen aus ASME B16.5 heranziehen, nicht nur Nennwerte.
• Druckprüfungen (Hydrotest) nach Fertigung und vor Inbetriebnahme durchführen.
• Bolzenfestigkeit und Längenausdehnung bei Temperatur berücksichtigen (Tightening-Torque anpassen).
• Materialzeugnisse sammeln und revisionssicher ablegen (Traceability).

FAQ

Wie beeinflussen ASTM A105 Flanschdruckwerte die Auswahl der Druckklasse?

Die ASTM A105 Flanschdruckwerte legen nicht direkt die Druckklasse fest; stattdessen bestimmt die Kombination aus Werkstofffestigkeit, Temperatur und ASME-Tabellen die passende Druckstufe (z. B. 150#, 300#). Die Tabellen in ASME B16.5 liefern die zulässigen Druck-Temperatur-Kombinationen.

Bis zu welcher Temperatur ist A105 praktikabel?

A105 wird typischerweise für Temperaturen bis ca. 400–450 °C verwendet; darüber hinaus verringern sich mechanische Kennwerte deutlich, und es sollte eine Bewertung der Festigkeitsabminderung oder ein Wechsel zu einem hitzebeständigeren Werkstoff erfolgen.

Welche Prüfungen bestätigen die Eignung eines A105 Flansches?

Materialprüfzeugnisse (EN 10204), mechanische Prüfungen und, je nach Risiko, zerstörungsfreie Prüfungen wie UT/RT/PT bestätigen die Eignung. Hersteller- und Werkszeugnisse sollten die chemische Analyse und Zug-/Streckgrenze dokumentieren.

Welche Rolle spielen Dichtungen und Bolzen bei Temperaturgrenzen?

Bei erhöhten Temperaturen verändern sich Dichtungsmaterialien und Bolzenfestigkeiten. Dichtungswerkstoff muss für die Temperatur und das Medium geeignet sein; Bolzen müssen temperaturbeständige Festigkeitsreserven haben oder entsprechend dimensioniert werden.

Gibt es spezielle Empfehlungen für korrosive Umgebungen?

Für korrosive Medien sind Beschichtungen, Inhibitoren oder der Wechsel zu korrosionsbeständigeren Werkstoffen (z. B. rostfreie oder legierte Stähle nach ASTM A182) zu prüfen. NACE-Richtlinien geben branchenspezifische Prüf- und Materialanforderungen vor.
